1主要用途与适用范围

BAD85系列隔爆型防爆灯(以下简称LED灯)完全符合GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》标准的要求 主要适用于1区或2区危险场所,ⅡA、ⅡB、ⅡC类T1~T4组爆炸性气体或蒸气环境,在交流50Hz、额定电压至220V的电路中,适用于车间、厂房及户外场所的环境照明,免维护设计,适用于维修不便的场所。

2正常工作条件和安装条件

2.1安装地点的海拔不超过2000m;

2.2周围空气温度为-20℃~+40℃,且24h内的平均温度值不超过+35℃;

2.3安装地点的最高温度为+40℃时,空气相对湿度不超过50%;

2.4在较低的温度下允许有较高的相对湿度;

2.5无显著摇动和冲击、振动的地方;

2.6在Ⅱ类含有爆炸性气体环境的场所;

2.7无破坏金属和绝缘的腐蚀性气体或蒸气的地方;

2.8无滴水及其它液体侵入的地方;

2.9污染等级为3级;

2.10安装类别:II类。

3主要参数及技术性能

3.1额定电压:AC 220V

3.2防爆标志:Exd ⅡCT4

3.3额定功率:20W、30W、40W、50W、60W、70W、80W、

100W、120W、150W、200W(高亮度LED)

3.4防护等级:IP66

3.5进出线口螺纹:G3/4″

3.6进线电缆外径:φ9~φ14 mm

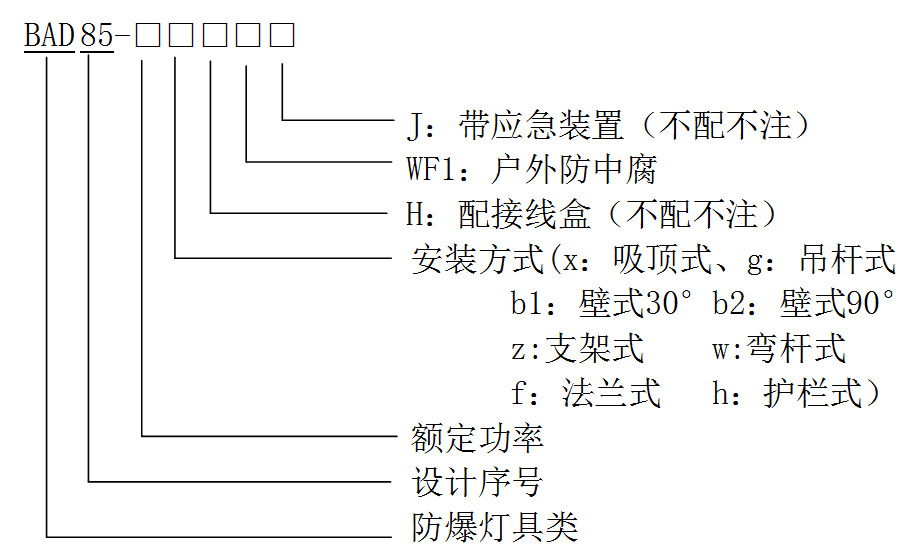

4型号的组成及其代表意义



注:1、本系列灯具出厂时已配装LED光源及电源;

  2、订货时请根据光源功率、安装方式、附件逐项选型。

5产品特点

5.1外壳采用铝合金压铸成型,表面经高压静电粉末喷塑处理;

5.2采用光源腔与电源腔独立设计,翅片式结构外壳,增强散热效果;

5.3高强度钢化玻璃灯罩;

5.4内装高亮度LED光源,体积小、光效高、寿命长、免维护,理论寿命长达100000小时;

5.5灯具隔爆结合面设有“O”型密封圈和密封垫,防水性能好;

5.6外露紧固件采用不锈钢材质;

5.7钢管布线。

6安全须知

装配、安装、运行及使用、维护、大修和修理工作必须由专业人员进行。

6.1装配

6.1.1装配应完全按照产品作业指导书或产品图样进行。

6.2安装

6.2.1安装工作必须由专业人员进行;

6.2.2防爆灯在安装前,应检查铭牌上所列技术数据及使用说明书中的基本参数是否与实际使用情况相符,并检查元件是否损坏、各部位是否完好、正常;

6.2.3安装时先将进线电缆通过引入装置接到接线腔的接线端子上,并压紧密封圈,使电缆密封好,接好接地线,紧固好螺钉。

6.3投入运行及使用

6.3.1上述各项检查无误后,即可通电运行。

6.3.2使用过程中,严禁带电开盖。

6.4维护、大修和修理

6.4.1防爆灯不得随意拆卸,维护时,须断开前级电源后才可开盖检修或更换灯泡;

6.4.2在维修过程中不得损坏隔爆面,维修后涂204-1防锈油,合好盖,紧固后即可使用;

6.4.3防爆灯应定期检查,发现零件损坏应及时更换。
