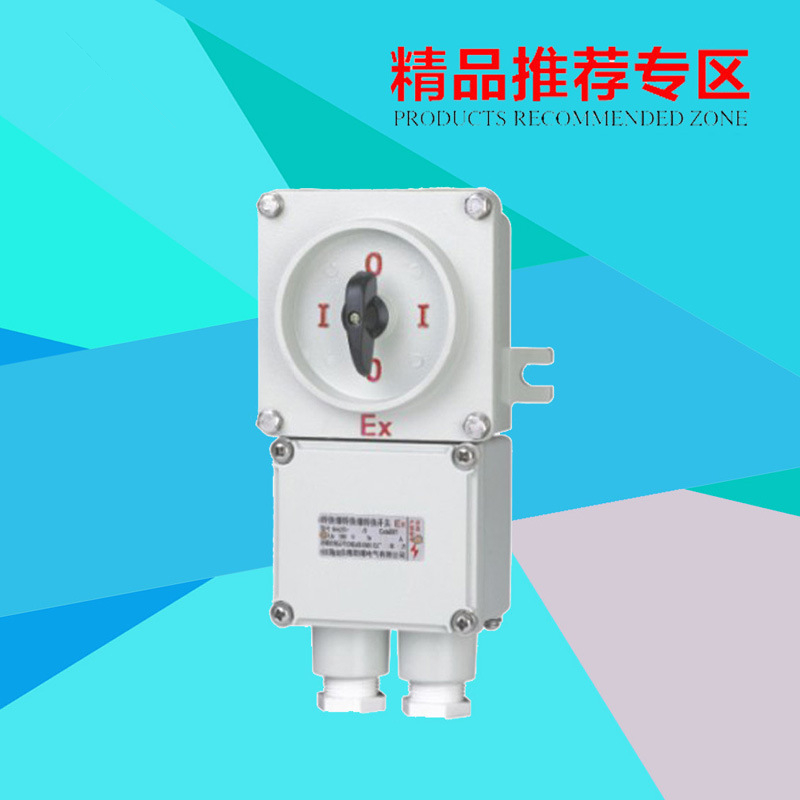

BHZ51防爆转换开关
BHZ51防爆转换开关
价格:
0.00
产品详情

1主要用途与适用范围

BHZ51系列防爆转换开关(以下简称转换开关)完全符合GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》、GB3836.3-2010《爆炸性环境 第3部分:由増安型“e”保护的设备》或GB12476.1-2000《可燃性粉尘环境用电气设备1部分:用外壳和限制表面温度保护和电气设备 1节:电气设备的技术要求》标准的要求 主要适用于爆炸性气体环境1区、2区或可燃性粉尘环境20区、21区、22区危险场所A、ⅡB、ⅡC类为T1T6爆炸性气体或蒸气环境,在交流50Hz、额定电压至220/380V的电路中,作为控制照明、电机及电力控制线路之用。

2正常工作条件和安装条件

2.1安装地点的海拔不超过2000m

2.2周围空气温度为-20℃~+40℃,且24h内的平均温度值不超过+35℃;

2.3安装地点的最高温度为+40℃时,空气相对湿度不超过50%

2.4在较低的温度下允许有较高的相对湿度;

2.5在无显著摇动和冲击、振动的地方;

2.6在含有爆炸性环境场所;

2.7在无破坏金属和绝缘的腐蚀性气体或蒸气的地方;

2.8在无滴水及其它液体侵入的地方;

2.9污染等级为3级;

2.10安装类别:Ⅱ类。

3主要参数及技术性能

3.1防爆标志:ExdeⅡBT6、ExdeⅡCT6、DIP A20 TA,T6

3.2额定电压:AC 380V/220V

3.3防护等级:IP54、IP65(配防雨罩)

3.4防腐等级:WF1

型  号

额定电流

(A)

进线口规格

(G")

电缆外径(Φ,mm)

BHZ51-10/

10

3/4

9~14

BHZ51-25/

25

BHZ51-60/

60

1

11~18

4型号的组成及其代表意义

undefined

注:1、订货时请注明产品防爆等级;

2、带倒顺功能产品内装元件有所不同,订货时请注明。

5结构特点

5.1外壳采用铝合金高压铸造成型,表面经抛丸后粉末喷塑处理;

5.2本产品为复合型产品,主腔采用隔爆型结构,接线腔采用増安型结构;

5.3用于交流50Hz,额定电压220V或380V的电气线路的不频繁的接通或分断;

5.4可用作换接电源或负载,测量电路等,也可控制小容量电动机;

5.5可根据用户要求选配带倒顺功能;

5.6钢管或电缆布线。

6安全须知

装配、安装、运行及使用、维护、大修和修理工作必须由专业人员进行。

6.1装配

6.1.1装配应完全按照产品作业指导书或产品图样进行。

6.2安装

6.2.1转换开关在安装前,应检查铭牌上所列技术数据及使用说明书中的基本参数是否与实际使用情况相符,并检查元件是否损坏、各部位是否完好、正常;

6.2.2安装时先将进线电缆通过引入装置接到接线腔的接线端子上,并压紧密封圈,使电缆密封好,接好接地线,紧固好螺钉。

6.3投入运行及使用

6.3.1上述各项检查无误后,即可通电运行。

6.3.2使用过程中,严禁带电开盖。

6.4维护、大修和修理

6.4.1转换开关不得随意拆卸,维护时,须断开前级电源后才可开盖检修;

6.4.2在维修过程中不得损坏密封件,合好盖,紧固后方可使用;

6.4.3转换开关应定期检查,发现零件损坏应及时更换。

7外形及安装简图

undefined
